acarsdec 3.4 : Monitoring Full Message Format Part #3


Eksperimen memantau ACARS iaitu (Aircraft Communication Addressing and Reporting System) diteruskan. Sebenarnya projek braket skrin 7 inci untuk raspberry pi3 aku ini adalah untuk inilah. Tujuannya adalah untuk senang memantau ACARS dan mengumpulkan mesej-mesej yang diterima daripada kapal terbang. Selain daripada mengumpul packet aprs daripada satelite, kumpul imej dari satelite, hobi mengumpul mesej daripada kapal terbang pun aku jadikan sebagai salah satu hobi kegemaran. Hobi manusia ni kan ada macam-macam jenis dan ragam. Tapi yang pastinya, setiap hobi itu ada kesamaan dari segi tingkahlakunya...iaitu mengumpul. Sebagai contoh, kita lihat hobi-hobi yang klasik seperti mengumpul setem, kumpul barangan antik, kumpul jam tangan, kumpul kereta, kumpul barangan coca-cola dan kumpul itu dan kumpul ini. Tetapi hobi aku ini agak berlainan sikit, iaitu mengumpul data, namun ianya masih dalam kategori hobi dalam kelas MENGUMPUL juga.

Hari ini, lebih tepat pada malam tadi. Nasib baik rasanya...dapat pintas satu text mesej daripada kapal terbang. Lihat gambar dibawah.


Jika dilihat pada data tersebut, mesej tersebut datang dari channel #1, iaitu frequency 131.450mhz pada pukul UTC 13:40:09 dan ianya datang daripada sebuah kapal terbang yang berpendaftaran VH-QPH. Jika disemak aircraft registration, VH-QPH ini adalah sebuah kapal terbang dari negara  Australia. Jadi ok lah tu. Menambah koleksi mesej aku. Ok bye 73

Friday, July 28, 2017

Digital Mode : D-Star - DMR - System Fusion : Perbandingan secara asas.

Digital Mode dalam radio amatur ini sebenarnya adalah noise-free dan juga noise immune., berbeza dengan system analog. Contohnya, jika kita berada berdekatan enjin kenderaan yang sedang hidup, dekat dengan generator atau berada dalam kawasan yang ramai orang seperti pasar, audio tx kita akan tetap bersih seperti kita berada didalam bilik berseorangan. Disamping itu juga. mode digital ini juga boleh transmit data seperti callsign kita, gprs, dan imej.

Ada tiga jenis system yang digunakan dalam mode digital ini, iaitu D-STAR, DMR dan System Fusion. Ketiga-tiga system ini, masing-masing mempunyai kelebihan dan juga kekurangan tetapi ketiga-tiga system ini mempunyai keupayaan yang sama, iaitu kualiti audio yang cantik dan bersih, noise free, boleh tx data dan imej serta sebagainya. Sila baca dan study rajah di bawah.

                                          D-STAR                   DMR                       Fusion
--------------------------------------------------------------------------------------------------------
Vocoder                             AMBE+                   AMBE+2                    AMBE+2
---------------------------------------------------------------------------------------------------------
Modulation                         GMSK                     4FSK                        C4FM
---------------------------------------------------------------------------------------------------------
Multiplex Method                FDMA                     TDMA                       FDMA
---------------------------------------------------------------------------------------------------------
Transmission Rate              4.8 kbps                 4.8 kbps x 2              9.6 kbps
---------------------------------------------------------------------------------------------------------
Bandwidth                         6.25 kHz                12.5 kHz                   12.5 kHz
---------------------------------------------------------------------------------------------------------
Channels supported               1                              2                              1
---------------------------------------------------------------------------------------------------------
Standard Developer           JARL                         ETSI                         Yaesu
---------------------------------------------------------------------------------------------------------

Jika diperhatikan jadual diatas, perbezaan antara ketiga-tiga system ini adalah sangat berbeza. Perbezaan yang paling ketara ialah modulasi, dimana D-STAR menggunakan modulasi GMSK, DMR modulasi 4FSK dan Fusion pula C4FM.

GMSK : Gaussian Minimun Shift Keying
4FSK   : 4-level Frequency Shift Keying
C4FM  : Continuous 4-level Frequency Modulation

Manakala bagi Multiplex Method, iaitu bagaimana setiap freq didalam satu bandwidth itu disalurkan atau dipecah kepada beberapa sub-channel, D-STAR dan FUSION menggunakan cara FDMA manakala DMR pula TDMA.

FDMA : Frequency Division Multiple Access,




Bagi cara FDMA, satu bandwidth dipecahkan kepada beberapa frequency dan diletakkan pada channel masing-masing. Jadi pada freq yang sama, kita boleh wujudkan beberapa lagi kumpulan tanpa menganggu yang lain.

                                          TDMA : Time Division Multiple Access


Time Division Multiple Access (TDMA) menggunakan kaedah yang lain pula, ianya membahagi setiap channel atau band mengikut slot masa. Tetapi masih lagi dengan prinsip yang sama, iaitu membahagikan atau memecahkannya kepada beberapa kumpulan.

System Fusion
Kita mulakan dengan Yaesu dahulu, untuk seiring dengan peredaran masa, Yaesu juga membangunkan system mode digital (C4FM/FDMA) mereka sendiri iaitu System Fusion. Dimana untuk run system Fusion ini, beberapa model dihasilkan samada dual band atau single band serta jenis mobile dan juga portable. Model untuk mobile rig dual band VHF/UHF seperti FTM400, FTM100 dihasilkan. Model FTM ini mempunyai keupayaan seperti GPS, APRS, mengesan lokasi station yang lain, Malah model FTM ini juga boleh tx gambar jika dipasangkan camera mic (optional). Disamping itu juga, model FTM ini juga boleh berkomunikasi menggunakan mode analog jika kita ingin contact dengan rakan yang tidak ada mode digital.

FTM400DR/XDR
FTM100

FTM3200

Bagi model monoband pula, Yaesu memperkenalkan model FTM 3200DR, model ini juga berkeupayaan C4FM/FDMA cuma ia single band sahaja, iaitu pada band 2m. Model untuk operasi portable juga mereka hasilkan, contoh model untuk portable  ialah FT1DR, FT2DR dan yang terkini, FT70DR. Kesemua model-model ini mempunyai fungsi dan keupayaan yang sama, yang membezakan antara mereka adalah colour skrin sahaja,

Model FT1DR
Model FT2DR

Oleh kerana semua model ini menggunakan System Fusion, maka untuk menghubungkan atau membuat networking bagi semua model ini agar dapat berkomunikasi dengan lebih cekap dan efisien lagi, maka sebuah repeater yang berkeupayaan System Fusion diperlukan. Sehubungan dengan itu, Yaesu juga ada menghasilkan sebuah repeater yang menggunakan modulasi C4FM/FM iaitu Yaesu DR-1X.

DR-1X
Repeater Yaesu DR-1X ini support dual band, iaitu band 2m dan juga band 70cm. Dimana ianya ada dua mode modulasi, iaitu modulasi C4FM dan FM. Maknanya disini, ianya boleh digunakan secara analog dan juga digital. Untuk menambahkan kecekapan repeater ini menguruskan dua jenis modulasi tersebut, Yaesu ada membangunkan system AMS, iaitu Automatic Mode Selection. AMS berfungsi seperti berikut:

1. Jika kita tx ke repeater DR-1X ini dengan mode C4FM, maka ia akan segera secara automatik memancar semula dengan pancaran dalam mode C4FM.
2. Jika kita tx ke repeater DR-1X dalam mode FM, maka ia akan tx semula dalam mode FM juga.

Maknanya disini, repeater DR1-X ini boleh digunakan oleh dua pihak, iaitu golongan yang menggunakan system analog dan juga golongan yang menggunakan system digital. Berbeza dengan repeater digital yang lain.

D-STAR
Apa itu maksud sebenar D-STAR? D-STAR adalah ringkasan bagi Digital Smart Technology for Amateur Radio. Oleh kerana ianya adalah digital, maka ciri-ciri keupayaan digital pun ada pada D-Star iaitu digital voice dan data. Tetapi D-STAR menggunakan GMSK (Gaussian Minimun Shift Keying) encoding. Maka secara tidak langsung...ianya berada dalam kelasnya tersendiri. Satu kelebihan D-STAR adalah ianya menggunakan bandwidth yang kecil berbanding yang lain. Jika dilihat pada jadual diawal tadi, D-STAR hanya menggunakan 6.25khz sahaja. Berbeza dengan mode FM analog iaitu 15khz. Lihat gambar dibawah.

Secara tidak langsung, D-STAR sebenarnya boleh menjimatkan penggunaan khz dan menyelesaikan masalah kesesakan. D-STAR boleh diletakkan diantara dua freq FM analog biasa kerana channel spacingnya adalah 10khz.  Jika dengan FM analog, kita mungkin hanya akan dapat 20, tetapi dengan menggunakan D-STAR, ianya akan menjadi sekali ganda iaitu 40 freq boleh digunakan bagi sesuatu bandwidth - penggunaan ditingkatkan.

D-STAR dihasilkan oleh sekumpulan penyelidik dari Japan Amateur Radio League (JARL) dan ianya adalah open-source. D-STAR berkeupayaan untuk operasi voice dan juga data pada kedua-dua band iaitu band 70cm dan 2m. ICOM dan jugak Kenwood adalah pengeluar utama transceiver yang berkeupayaan D-STAR dan sekarang sudah ada Nationwide Digital Network, bermakna anda hanya perlu bawa handy sahaja untuk berkomunukasi dengan rakan atau sanak saudara dari seluruh dunia.

Dengan D-STAR, kita boleh Callsign identification, Digital Data, Digital Voice + GPS, Saya amat tertarik pada keupayaan Digital Voice + GPS, dimana pancaran kita itu ada sekali dengan data GPS. Jadi ianya amat berguna semasa kecemasan. D-STAR juga ada Call Sign Identification, jadi callsign kita akan terpampang pada skrin penerima, dan ianya amat berguna juga semasa atau jika berlaku kecemasan.

Transceiver yang berkeupayaan D-STAR adalah seperti berikut.

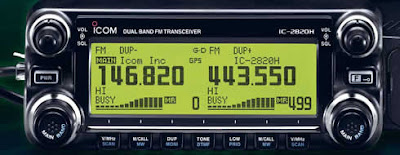

Icom 2820

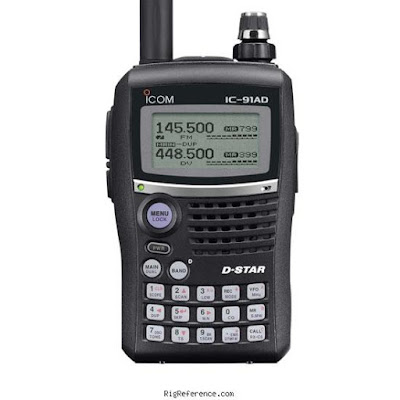

IC 91AD

icom 2200 (discontinued)

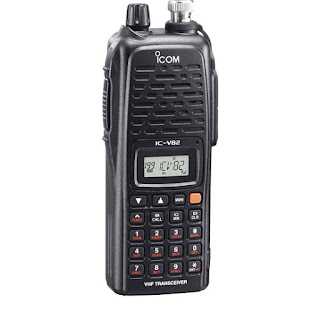

icom V82
manakala tiada dalam gambar, transceiver icom yang D-STAR compatible adalah seperti :
  1. ID-1
  2. ID-51A PLUS
  3. ID-5100A
  4. IC-9100
  5. IC-7100
  6. IC-80AD
  7. ID-800H



Jadi disini saya rumuskan sekali lagi, dengan menggunakan D-STAR kita boleh :
  1. Digital Voice (DV Mode)
  2. Short Data mesaage (DV Mode)
  3. GPS tracking (DV Mode)
  4. Internet access (DD mode)
  5. IP camera (DD mode)

DMR
Berbeza dengan D-STAR dan juga Fusion, DMR ini ada kelainannya. Jika D-STAR, ianya dibawah Icom, bermakna kita perlu membeli barangan icom untuk follow D-STAR ini, begitu juga dengan Fusion, dimana kita perlu beli alatan dari Yaesu untuk turut serta bergelumang dengan mode digital bersama rakan taulan.

Transceiver yang ada DMR ini ada pelbagai jenama, dari yang murah hinggalah yang mahal. Di penghujung topik DMR ini saya akan senaraikan listnya. Sekarang mari kita explore dahulu apa yang DMR ini boleh buat dan beri kepada kita.

Jika dilihat jadual diatas, System DMR menggunakan 4FSK dan TDMA, berbeza dengan D-STAR dan Fusion. Manakala untuk convert voice audio ke digital, DMR menggunakan vocoder AMBE+2, dimana background audio yang bising seperti bunyi siren, enjin, angin, orang menjerit kesakitan dapat dikurangkan dan tidak masuk bersama. Selain itu, DMR juga dapat menghantar text mesej, GPS dan telemetry data. Oleh kerana DMR berkeupayaan menggunakan 2 channel dalam satu masa, Maka kita boleh berkomunikasi dengan dua individu pada masa yang sama, berbeza dengan FDMA.

Untuk menikmati DMR, kita memerlukan transceiver yang berkeupayaan DMR, Transceiver tersebut adalah seperti berikut:

Motorola MOTOTRBO XPR 5550 DMR

Hytera - MD782G
Kenwood TK-D740

manakala tiada dalam gambar, transceiver yang DMR compatible adalah seperti berikut:
  1. Samhoo SPM6040
  2. Aselsan DMR4700
  3. Excera EP8100
  4. HQT DM-9800
  5. Radiodata MS2217D
  6. Sepura SBM8000

------------------------------------------------------------------------------------------------------------
Semoga posting ini, memberi sedikit gambaran mengenai kisah digital mode yang popular setakat ini iaitu D-STAR, DMR dan System Fusion. Seperti yang saya nyatakan, ketiga-tiganya mempunyai kelebihan dan kekurangan masing-masing. Namun, ianya memberi kebaikan yang sama, iaitu kejelasan audio, low-noise, GPS, Text Mesej, Imej mesej serta Callsign identification. Sebenarnya banyak lagi kegunaannya dan sehingga sekarang ianya masih lagi dalam kajian dan RnD giat dijalankan.

Akhir kata, saya harap ianya membuka sendikit minda dan pemikiran serta memberi inspirasi dan jalan kepada yang ingin mendalami dan memahami dengan lebih lanjut mode digital ini. 73 Zaki.

Monday, July 24, 2017

YB0X-1 APRS Packet : 24 July 2017


Hari aku hanya dapat satu packet sahaja daripada satellite lapan-A3 (IO-86) satellite. Ada sedikit peningkatan dan kekerapan, tidak mengapa... eksperiment ini akan diteruskan lagi demi untuk melihat sejauh mana keupayaan system aku menyumbat packet ke server bersaing dengan rakan-rakan lain dari seluruh asia. 73.

Saturday, July 22, 2017

ARISS-SSTV images : 22 JULY 2017 ( lintasan pertama )


Image ini diperolehi daripada lintasan pertama pagi tadi, sebenarnya ada dua image, tetapi image yang pertama itu tadi terlalu teruk, berbanding dengan image yang kedua ini. Sekejap lagi jam 7 lebih kurang, akan ada lintasan lagi. Jadi aku ingin mencuba lagi. Antenna yang digunakan ialah QFH.

Thursday, July 20, 2017

acarsdec 3.4 : Monitoring Full Message Format Past #2

Dibawah ini adalah data yang diperoleh daripada pemantauan selama 12 jam, iaitu bermula dari jam 12 tengah malam semalam sehingga jam 12 tengahari sebentar tadi.


./acarsdec -o2 -v -p -22 -g 400 -r 0 131.450 131.550 131.475 131.725 131.825 131.850

Jika diperhatikan, channel #1 dan channel #2 adalah sangat aktif, manakala channel #3 hanya satu packet sahaja yang diperoleh (data yang dihitamkan).


Data ini diperoleh daripada ant mobile dual band Diamond UHF/VHF yang hanya diletakkan diatas bumbung rak buku dalam shack kawan. Bermakna ant indoorlah. Maknanya bolehlah juga ye gunakan indoor ant, tetapi ianya bergantung kepada lokasi juga rasanya, lokasi kawan bertuah, sebab airport hanya 5 minit drive dari base kawan dan sea level pula adalah 72 kaki dari paras laut. Jadi aku rasa faktor lokasi juga membantu nih.

[#2 (F:131.550 L: -31 E:0) 20/07/2017 14:45:45 --------------------------------

Mode : B Label : Q0 Id : 8 Nak

Aircraft reg: .9V-OFD Flight id: TZ0292

No: S93A


[#1 (F:131.450 L: -24 E:0) 20/07/2017 15:33:46 --------------------------------

Mode : 2 Label : Q0 Id : 2 Nak

Aircraft reg: .9M-AHD Flight id: AK6049

No: S81A


[#3 (F:131.475 L: -28 E:0) 20/07/2017 15:33:46 --------------------------------

Mode : 2 Label : Q0 Id : 2 Nak

Aircraft reg: .9M-AHD Flight id: AK6049

No: S81A


[#1 (F:131.450 L: -28 E:2) 20/07/2017 16:07:49 --------------------------------

Mode : 2 Label : 80 Id : 7 Nak

Aircraft reg: .9M-AHQ Flight id: AK5411

No: M62A

3N01 POSRPT 5411/20 WBGG/WMKJ .9M-AHQ

/POS N01421E103388/ALT +01148/MCH 203/FOB 0032/ETA 1608


[#1 (F:131.450 L: -21 E:0) 20/07/2017 16:18:04 --------------------------------

Mode : 2 Label : 80 Id : 2 Nak

Aircraft reg: .9M-AQN Flight id: AK1726

No: M73A

3N01 POSRPT 1726/20 WSSS/WMKP .9M-AQN

/POS N01456E103523/ALT +18753/MCH 642/FOB 0058/ETA 1707


[#2 (F:131.550 L: -22 E:1) 20/07/2017 16:28:32 --------------------------------

Mode : S Label : Q0 Id : 2 Nak

Aircraft reg: .G-CLAB Flight id: P30449

No: S82A


[#2 (F:131.550 L: -22 E:0) 20/07/2017 16:28:54 --------------------------------

Mode : S Label : Q0 Id : 2 Nak

Aircraft reg: .G-CLAB Flight id: P30449

No: S82A


[#1 (F:131.450 L: -21 E:1) 20/07/2017 17:18:33 --------------------------------

Mode : 2 Label : _d Id : 6 Ack : S

Aircraft reg: .A6-EBW Flight id: EK0349

No: S54A


[#1 (F:131.450 L: -23 E:1) 20/07/2017 17:18:41 --------------------------------

Mode : 2 Label : _d Id : 7 Ack : T

Aircraft reg: .A6-EBW Flight id: EK0349

No: S55A


[#2 (F:131.550 L: -23 E:3) 20/07/2017 18:45:35 --------------------------------

Mode : S Label : _d Id : 0 Ack : W

Aircraft reg: .A6-EOM Flight id: EK0449

No: S15A


[#1 (F:131.450 L: -23 E:3) 20/07/2017 19:31:06 --------------------------------

Mode : 2 Label : _d Id : 5 Ack : T

Aircraft reg: ..VQBMM Flight id: XA0000

No: M27A


[#2 (F:131.550 L: -18 E:1) 20/07/2017 22:36:33 --------------------------------

Mode : J Label : H1 Id : 2 Nak

Aircraft reg: .9M-FFF Flight id: MH1034

No: D42A

#DFB'''''072017223502         002922470106795785


[#2 (F:131.550 L: -17 E:0) 20/07/2017 22:36:37 --------------------------------

Mode : J Label : H1 Id : 3 Nak

Aircraft reg: .9M-FFF Flight id: MH1034

No: D42B

#DFB       0000000000          0517005181



[#2 (F:131.550 L: -17 E:0) 20/07/2017 22:36:49 --------------------------------

Mode : J Label : H1 Id : 3 Nak

Aircraft reg: .9M-FFF Flight id: MH1034

No: D42B

#DFB       0000000000          0517005181


[#2 (F:131.550 L: -17 E:1) 20/07/2017 22:36:58 --------------------------------

Mode : J Label : H1 Id : 3 Nak

Aircraft reg: .9M-FFF Flight id: MH1034

No: D42B

#DFB       0000000000          0517005181


[#2 (F:131.550 L: -19 E:1) 20/07/2017 23:04:11 --------------------------------

Mode : B Label : _d Id : 7 Ack : W

Aircraft reg: .9M-MXI Flight id: MH0602

No: S47A


[#2 (F:131.550 L: -17 E:0) 21/07/2017 01:43:20 --------------------------------

Mode : S Label : SA Id : 6 Nak

Aircraft reg: .VT-ANR Flight id: AI0347

No: S17A

0LH014320VS/

acarsdec 3.4 : Monitoring Full Message Format

modifikasi mcx - pl259
Proses modifikasi ini sebenarnya adalah yang kali kedua, yang pertama sebenarnya hilang. Entah...aku pun tak pasti mana dia pergi, dua hari aku mencari. Tak jumpa-jumpa, jadi aku ambil keputusan untuk buat satu lagi. Lama juga proses membuatnya. Mula jam 8.30 malam hingga pukul 10.30 baru siap. 2 jam lebih masa diambil untuk proses solder sahaja. Mata aku sudah tidak seperti dahulu. Baru aku sedar, aku rupanya rabun dekat. Bercinta untuk solder...sebab bergelut dengan mata yang kurang nampak. Banyak kesilapan berlaku dan proses resolder sentiasa berulang. Lepas ni, akan pergi tempah cermin mata.

Projek aku sebenarnya pada malam ini adalah untuk monitor acarsdec dalam mode full message format, iaitu  ( o2 )

 ./acarsdec -o2 -v -p -22 -g 400 -r 0 131.450 131.550 131.475 131.725 131.825 131.850

oleh kerana acarsdec 3.4 ini mampu untuk decode 6 channel sekaligus, maka sebab itu aku masukkan enam freq terus iaitu 131.450, 131.550, 131.475, 131.825, 131.725, 131.850. Saja nak tengok, bagaimana jadinya.

Antenna yang digunakan pula adalah QFH, antenna yang resonant pada fre 137mhz. Sebenarnya ini adalah ant yang dibuat semasa projek NOAA haritu. Oleh kerana NOAA sudah sukses, maka kawan gunakan ia untuk acars pula. Projek selepas ini, nak buat QFH khas untuk freq ACARS.


Selepas beberapa minit monitor, ianya terus tangkap beberapa signal. Ada tiga mesej berjaya dipintas, lihat gambar dibawah.

Satu permulaan yang baik. Jadi... aku akan biarkan ia pada malam ini sehingga pagi esok. Esok pagi kita tengok macam mana hasilnya..berapakah jumlah mesej yang berjaya dipintas. Jika bernasib baik, akan dapat mesej yang baik serta berguna kandungannya. 73


Wednesday, July 19, 2017

Menerima aprs packet daripada YD0NXX-1 dari Jakarta melalui satellite LAPAN-A3 IO86

1:Fm YD0NXX-1 To APOT30 Via WIDE2-1,YB0X-1*,ARISS [18:24:22R] [+++]
!/Q\rciLs`` st49C iGate di Jakarta - OI33JR

1:Fm YB0X-1 To APOT21 Via SGATE [10:03:36R] [+++]
>-10C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB

1:Fm YB0X-1 To APOT21 Via SGATE [10:04:19R] [+--]
>-10C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB


1:Fm YB0X-1 To APOT21 Via SGATE [10:05:03R] [#-#]
>-10C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB


Pagi tadi, aku menerima satu lagi packet yang dipancarkan dari Jakarta (YD0NXX-1) ke Satellite Lapan-A3 dan jatuh ke Kulai (9m2zak-1). 3 lagi packet adalah beacon packet dari Satellite Lapan-A3. Petang nanti kita lihat, macam mana pula.

YB0X-1 APRS Packet : Lintasan Hari Rabu 19 Julai 2017

1:Fm YB0X-1 To APOT21 Via SGATE [09:40:45R] [+++]
> -7C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB

1:Fm YD1PRY To APOT21 Via YB0X-1* [09:40:47R] [+++]
!0632.14S/10641.99E>GS LAPAN Rancabungur

1:Fm YB0X-1 To APOT21 Via SGATE [09:41:29R] [+++]
> -7C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB


1:Fm YB0X-1 To APOT21 Via SGATE [09:42:13R] [+++]
> -7C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB


1:Fm YB0X-1 To APOT21 Via SGATE [11:24:33R] [+--]
> -4C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB


1:Fm YB0X-1 To APOT21 Via SGATE [11:26:44R] [+++]
> -4C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB


Pada hari rabu 19 Julai 2017, kawan menerima 6 packet daripada satelite Lapan A3, salah satunya adalah digipeater dari YD1PRY. dari Rancabungur. terbaik...

Monday, July 17, 2017

YB0X-1 Aprs Packet : Lintasan jam 01:19 UTC

2017-07-18 01:18:13: YB0X-1>APOT21,SGATE,qAR,YB6DE-13:> -8C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB
2017-07-18 01:18:56: YB0X-1>APOT21,SGATE,qAR,YB6DE-13:> -8C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB
2017-07-18 01:19:41: YB0X-1>APOT21,SGATE,qAR,9M2ZAK-1:> -8C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB
2017-07-18 01:20:24: YB0X-1>APOT21,SGATE,qAR,9M2ZAK-1:> -8C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB

2017-07-18 01:23:22: YB0X-1>APOT21,SGATE,qAR,E29TXA-1:> -7C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB
2017-07-18 01:24:06: YB0X-1>APOT21,SGATE,qAR,YE2YE-13:> -7C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB

Pagi tadi, sekitar jam 9 pagi waktu tempatan, 9M2ZAK-1 berjaya menangkap dua packet daripada satelite Lapan Sat - (IO86) YB0X-1. Manakala bagi packet daripada satelite ISS RS0ISS pula, 9M2ZAK-1 tidak berjaya sumbat data packet tersebut ke server. Namun packet itu diterima dan hanya local sahaja. ok, takpe... petang ini kita cuba lagi.

2017-07-18 00:06:03: RS0ISS>CQ,qAR,VK3KAW-4:>ARISS - International Space Station
2017-07-18 01:02:08: RS0ISS>CQ,qAR,LA3QMA-6:>ARISS - International Space Station
2017-07-18 01:04:07: RS0ISS>CQ,qAR,ON7EQ-10:>ARISS - International Space Station
2017-07-18 01:06:07: RS0ISS>CQ,qAS,DL5MAM:>ARISS - International Space Station
2017-07-18 01:26:09: RS0ISS>CQ,qAR,E29TXA-1:>ARISS - International Space Station
2017-07-18 01:42:10: RS0ISS>CQ,qAR,VK3KAW-4:>ARISS - International Space Station
2017-07-18 02:38:14: RS0ISS>CQ,qAR,LA3QMA-6:>ARISS - International Space Station

Data ini diambil daripada https://aprs.link

Transient Voltage Suppression Diodes ( TVS Diodes ): Part Number P6KE18A


Transient Voltage Suppression Diodes berfungsi sebagai protector. Melindungi komponen electronik yang lain daripada kilat atau overload serta apa-apa jua masalah yang berkaitan dengan nilai voltage.

Diode P6KE 18A

Diode dengan part number P6KE 18A akan protect pada voltan yang melebihi 15.30V dan ianya sangat sukar dicari. Tapi jika cari di internet, ada la. Di element14.com ada, so beli banyak-banyak sebab ianya amat berguna.


YB0X-1 Aprs Packet : Lintasan pertama 11:24 UTC

2017-07-17T11:24:07.359 RFtoIS:[Kulai Ground Station]IGated YB0X-1>APOT21,SGATE,qAR,9M2ZAK-1:> 0C HAPPY ANNIVERSARY 1st LAPAN-A3/LAPAN-IPB

Baru sebentar tadi menerima packet aprs daripada satelite Lapan-A3 (IO86). Ini adalah lintasan pertama, sekejap lagi lintasan kedua aku cuba lagi.

Sunday, July 16, 2017

acarsdec output format : Monitoring mode


Kali ini, aku eksperiment pula dengan output format ( -o ). Sebenarnya ada tiga format output bagi acarsdec ini, iaitu:

1. One line by message format (-o1 )

/acarsdec -o1 -v -p -22 -g 400 -r 0 131.450 131.550

2. Full message format ( -o2 )

/acarsdec -o2 -v -p -22 -g 400 -r 0 131.450 131.550

3. Monitoring mode ( -o3 )

/acarsdec -o3 -v -p -22 -g 400 -r 0 131.450 131.550

Tetapi dalam post kali ini, aku cuba monitoring mode, iaitu -o3. Hasil daripada pemantauan, aku berjaya kutip 4 pesawat yang kebetulan melintas sekitar QTH aku iaitu AK0379, JHBWMK, TR2664 dan AK5031.  Selepas ini akan cuba eksperiment dengan format lain pula. 73 zaki.

Thursday, July 13, 2017

Morse Runner : Latihan hari ini


Hari ini, hanya dapat 198 station sahaja dalam masa sejam. Puncanya adalah kerana meminta dua station tersebut mengulangi panggilannya serta menjenguk sekejap text mesej di handphone. Ok takpe, itu sebagai pengajaran. Nanti kita cuba lagi. 73

Wednesday, July 12, 2017

Installing multi-channel ACARS decoder - Acarsdec 3.4 Part #1

Sedikit info mengenai ACARS.


ACARS (Aircraft Communications Addressing and Report System) atau (Sistem Pengesanan dan Laporan Komunikasi Pesawat) adalah satu sistem digital yang menghantar mesej pendek antara pesawat dan ground-station melalui gelombang radio samada dalam mode VHF atau HF serta mode satelite (Iriduim / Inmarsat). Protokol ini direka oleh ARINC (Radio Aeronautical, Incorporated) dan mula digunakan pada tahun 1978 sehingga kini dengan menggunakan format Telex.

Pada posting kali ini, saya akan cuba menangkap mesej ACARS ini dengan menggunakan Raspberry Pi3 dan juga dongle RTL-SDR. Baiklah... mari kita mulakan:

Pertama sekali :

sudo apt-get update
sudo apt-get install git-core
sudo apt-get install git
sudo apt-get install cmake
sudo apt-get install libusb-1.0-0-dev
git clone git://git.osmocom.org/rtl-sdr.git
cd rtl-sdr
mkdir build
cd build
cmake ../ -DINSTALL_UDEV_RULES=ON
make
sudo make install
sudo ldconfig
cd ~
sudo cp ./rtl-sdr/rtl-sdr.rules /etc/udev/rules.d/
sudo reboot

kemudian, untuk elak Raspberry load kernel module,
edit /etc/modprobe.d/rtl-sdr-blacklist.conf file
Untuk tujuan itu, maka...

sudo nano  /etc/modprobe.d/rtl-sdr-blacklist.conf

dan tambah line ini,

blacklist dvb_usb_rtl28xxu
blacklist dvb_usb_v2
blacklist rtl_2830
blacklist rtl_2832
blacklist r820t
reboot
sudo reboot

Install acarsdec

sudo apt-get install libsndfile1-dev
sudo apt-get install libasound2-dev
sudo apt-get install librtlsdr
git clone https://github.com/TLeconte/acarsdec.git
cd acarsdec
make
sudo ldconfig
Test acarsdec decoder
cd acarsdec
./acarsdec -o1 -v -p -22 -g 400 -r 0 131.450 131.550

Jika berjaya, paparan ini akan muncul selepas beberapa minit, bergantung
kepada trafik udara kawasan anda

Found 1 device(s):
  0:  Generic, RTL2832U, SN: 77771111153705700
Using device 0: Generic RTL2832U
Found Rafael Micro R820T tuner
Tuner gain : 40.200000
Set center freq. to 131575000Hz
Exact sample rate is: 2500000.107620 Hz
Decoding 2 channels
#1 (L: -32 E:2) 12/07/2017 14:27:19 .9M-AHT        2 _d

Jika dilihat, dari data diatas, sebuah kapal terbang dari Malaysia  (9M-AHT) baru sahaja melintas atau berada berdekatan dengan kawasan saya iaitu Kulai, Johor.

Jika tiada apa-apa yang berlaku, sila pastikan nilai PPM dongle anda itu.

./acarsdec -o1 -v -p -22 -g 400 -r 0 131.450 131.550

Jika dilihat line diatas, nilai -p (PPM) dongle saya itu adalah -22.
Angka ini saya perolehi dari software kalibrate. Untuk tujuan itu,
software kalibrate rtl digunakan,

cd ~/
sudo apt-get install libtool autoconf automake libfftw3-dev
librtlsdr0 librtlsdr-dev libusb-1.0-0 libusb-1.0-0-dev
git clone https://github.com/asdil12/kalibrate-rtl.git
cd kalibrate-rtl
git checkout arm_memory
./bootstrap
./configure
make
sudo make install
sudo reboot

kemudian, kita boleh calibrate dengan program calibrate-rtl ini,
untuk itu... GSM dijadikan sebagai panduan.
run command ini, utk scan GSM.

kal -s GSM900



ini adalah senarai freq GSM dikawasan saya, pilih sahaja mana-mana
dan run command ini,

kal -c 97



97 tu adalah channel GSM yang saya pilih dari gambar di atas. jadi secara tidak langsung, kita akan dapat nilai PPM dongle kita, dalam kes saya, dongle DVB-T+DAB+FM yang warna hitam dan nilai PPM ialah -22.442 ppm. tapi saya hanya ambik -22 sahaja. sebab kalau lari pun, ianya sikit sahaja.
Kemudian dimasukkan ke dalam line dibawah ini, untuk run-test dekoder kita samada elok atau tidak.

./acarsdec -o1 -v -p -22 -g 400 -r 0 131.450

Freq 131.450mhz adalah freq yang digunakan sekitar kawasan Southeast Asia iaitu (Thailand, Malaysia, Singapore, Philippines). Dibawah ini adalah contoh mesej yang diterima oleh saya daripada kapal terbang yang berdekatan dengan menggunakan dekoder acarsdec ini.


Jumpa lagi pada post bahagian kedua, dimana kita akan teroka dengan lebih dalam lagi acarsdec ini. 73 Zaki

Saturday, July 8, 2017

Download and compile the JMBE libraries for 64-bit Windows 10


Java SE Development Kit 8 - Downloads
- Java SE Development Kit 8u74
- select the option to "Accept License Agreement"
- download: Windows x86 182.01 MB jdk-8u74-windows-i586.exe

ran the installer.

By default, JAVA_HOME ends up defaulting to where the
JRE is ( c:\program files (x86)\Java\jre1.8.0_74 )

Go to Control Panel --> System, clicked on Advanced System Settings,
and then click on Environment Variables.
- click the top "NEW" button and entered:
- Variable Name: JAVA_HOME
- Variable Value: c:\program files (x86)\java\jdk1.8.0_74
- then click OK

After that, navigate to where unarchived/unzipped the jmbe_builder.zip to.
In my case, unzipped jmbe_builder.zip to c:\jmbe_builder. navigate
to c:\jmbe_builder and click on make_jmbe_library_windows.bat .

Once it completed, we will see a new file in jmbe_builder folder, which
was called jmbe-0.3.2.tar

copy jmbe-0.3.2.tar to the folder SDRTrunk is install

Everything works fine in SDRTrunk, including the playing of audio.

Mike

----------------- pse take note -----------------------------

1. Install the Java 7 (or higher) Java Development Kit (JDK). Note: this is
different from the Java Runtime Environment (JRE) that most users have
installed on their computers.

http://www.oracle.com/technetwork/java/javase/downloads/index.html

2. Install Apache Ant

http://ant.apache.org/manual/install.html

3.  Ensure that ANT_HOME and JAVA_HOME environment variables are defined
for your operating system as described in ant installation manual.  Ensure
that the ant.bat program is added to your path so that you can execute the
program in any directory.

4.  Checkout/clone a copy of the jmbe library.

5.  In the build folder (jmbe/build) execute the command 'ant'.  This will
compile and build all products and place them in the jmbe/library folder.

6.  Place the compiled library (jmbe-x.x.x.jar) on the classpath of your
java program or in the same directory as your java program, so that can be
discovered at runtime.
Attached Images




HF Mobile QSQs : 9M2PUL/M - 9M2YOT/M - 9W2RUT/M

Petang tadi sekitar jam 7 pm, aku berkesempatan ke udara melayan 3 station yang sedang mobile di 7130mhz. Iaitu 9M2PUL/M ( Alor Setar),...
