Wednesday, January 6, 2010

Cerita disebalik PSK 31

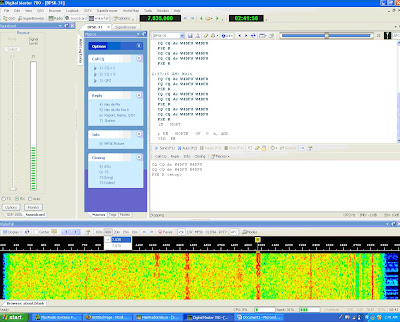

psk 31 in progress...

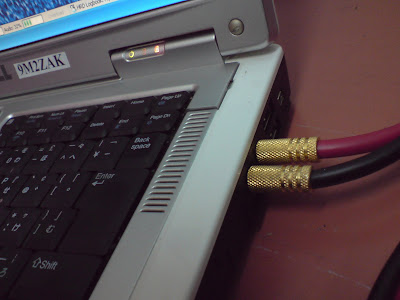

sambungan antara icom718 dgn laptop, kabel merah phone, kabel hitam mic

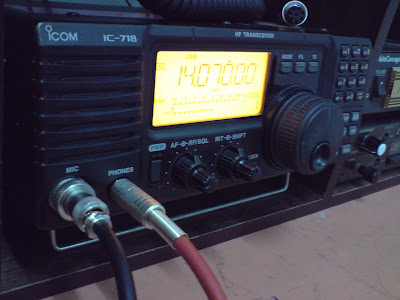

sambungan dari laptop ke mic dan phone icom 718


Sambungan dari Radio ke Mic laptop dan Audio out laptop


Apa itu PSK 31
PSK31 atau "Phase Shift keying, 31 Baud" adalah mod modulasi radio digital, digunakan terutama dalam bidang radio amatur untuk melakukan real-time chatting teks antara Pengendali radio amatur.


Asal Usul PSK 31
PSK31 ini dibangunkan oleh Pengendali radio amatur Inggeris yang bernama Peter Martinez (G3PLX) dan diperkenalkan kepada komuniti radio amatur yang lebih luas pada bulan Disember 1998. Martinez mulanya disebut ciptaan-Nya "varicode", kerana dia menggunakan variable length encoding (kod Huffman) untuk mewakili aksara.


Bagaimana dengan kelengkapannya?
Sangat sedikit kelengkapan - di samping pemancar radio standard - diperlukan untuk menggunakan PSK31. Biasanya PC yang lama atau laptop dan beberapa kabel untuk audio dan mic sudah cukup untuk main psk nie; softwarenya pulak percuma untuk download dan yang bestnya ialah ianya berfungsi dengan baik.

Bagaimana ianya berfungsi?
Ia biasanya menggunakan transceiver yang disetkan dengan mode SSB dan ia disambungkan ke sound kad pada PC.
Ketika kita send mesej untuk penghantaran, perisian spt HRD ni akan menghasilkan nada audio, yang berbunyi seperti siulan, kemudian ia melalui salah satu jack mikrofon (selalunya digunakan resistor untuk mengurangkan output sound kad) ke pemancar, di mana dihantar.




Audio yang keluar sebenarnya tak ubah seperti seseorang bersiul ke dalam mikrofon. Namun, software di komputer dengan selambanya membaca isyarat ini dan membentuk varicode. Sebenarnya fungsi psk 31 dengan RTTY sama dan sistemnya juga serupa cuma kelebihannya ia boleh menerima isyarat dengan banyak dan tidak bertindih. Itu kelebihan utamanya...

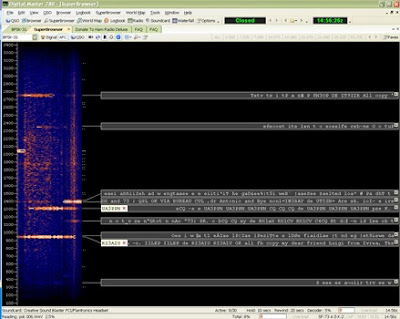

Untuk decode PSK31, audio yang diterima daripada Radio headphone output dimasukkan ke dalam sound kad pada input audio, dan perisian HRD. Software HRD ini pulak memaparkan teks yang didekode.

Common Frequencie

Berikut ialah frekuensi radio amatur yang biasanya digunakan untuk penghantaran dan penerimaan isyarat PSK31.

PSK31 Frequencies
Frequency Band
1.838.15 MHz 160 meters
3.580.15 MHz 80 meters
7.035.15 MHz 40 meters
7.080.15 MHz 40 meters
10.142.15 MHz 30 meters
14.070.15 MHz 20 meters
18.100.15 MHz 17 meters
21.080.15 MHz 15 meters
24.920.15 MHz 12 meters
28.120.15 MHz 10 meters


see u down the logs... 9m2zak
